高精密激光微加工設備在PCB生產中的應用優勢

在芯片日益微型化、集成化的今天，PCB上的微小空間不僅承載著復雜電路，更需容納清晰、耐久的產品標識及精加工生產。傳統加工技術面對這一精密戰場，其局限日益凸顯。而FPCB激光微加工設備具備高精度、非接觸加工、減少熱影響以及適用于多種材料等優勢，在PCB芯片生產中具有廣泛的應用。

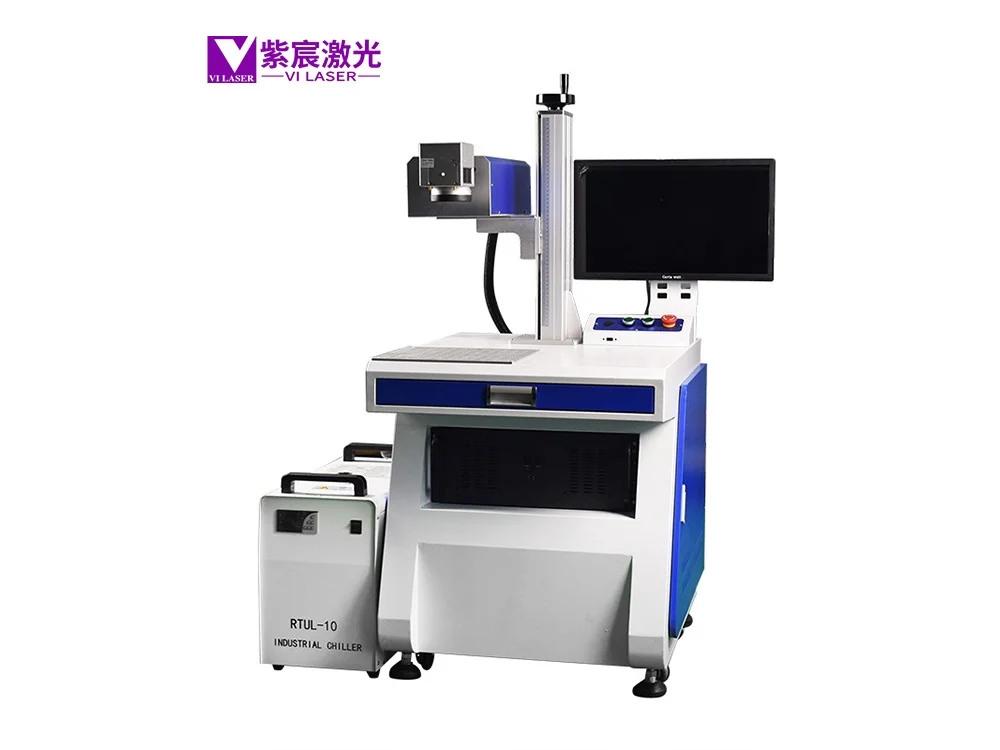

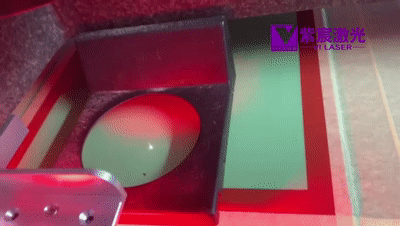

激光微加工設備在PCB生產中的核心優勢在于其高精度和快速加工能力。例如，紫外激光打標機可以在數分鐘內完成PCB表面圖樣的蝕刻，適用于從基礎電路板生產到高級嵌入式芯片制造的全過程。其光束直徑可達10-20μm，適用于柔性電路跡線的精細加工，尤其在微小電路跡線的制造上表現突出。這種高精度的加工能力使得紫外激光打標機成為生產PCB樣品的最快方法之一。

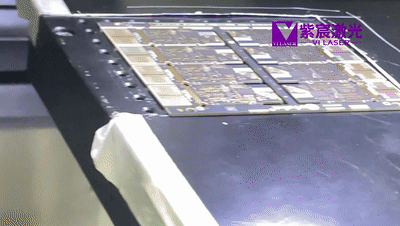

激光微加工設備在PCB切割和拆卸方面表現出色。與傳統機械切割方法（如V槽切割和全自動電路板切割）相比，微加工激光切割技術能夠有效避免對敏感、薄基材的破壞，減少電路元件的變形和損壞，同時降低內應力危害。此外，微加工激光切割還能減少“切割緩沖墊”的使用，節省空間，使元件更靠近電路邊緣，從而提高線路安裝密度，實現柔性線路應用的最大極限。

激光微加工設備在PCB鉆孔方面也具有顯著優勢。紫外激光器或皮秒激光器的小型光束尺寸和低應力屬性使其適用于多層PCB的鉆孔，包括貫穿孔、微孔和盲埋孔。微加工激光系統通過聚焦垂直波束徑直切割穿透基板，解決了多層PCB使用復合材料時的分離問題，提高了成品率。此外，F(xiàn)PCB激光微加工設備還能徹底去除盲孔中的粘結劑，底部干凈平整，無殘留物，這對于高精度PCB制造尤為重要。

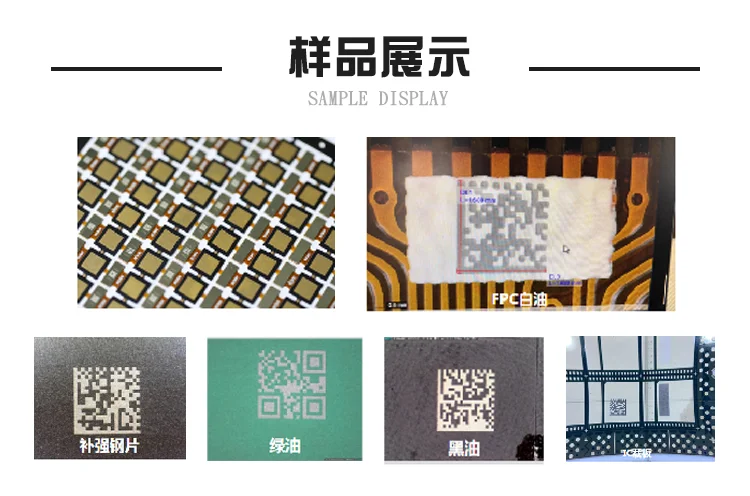

激光微加工設備在PCB表面蝕刻和標記方面也具有獨特優勢。例如。紫外激光打標機通過高能密度激光對PCB板材進行直射，使表面材料氣化或褪色，留下持久標記。這種標記不易受高低溫、酸堿度變化和外部摩擦影響，無需輔助化合物，對工作人員和環境無害。此外，紫外激光打標機可全自動處理，與PCB電路板流水線制造相結合，形成自動化生產線，因此受到廣大電路板加工商的青睞。

激光微加工設備在PCB芯片生產中還具有良好的兼容性和靈活性。其波長為355nm，屬于紫外波段，能夠被大多數材料吸收，從而直接破壞材料的分子鍵，熱影響小，可以做到碳化很小甚至完全無碳化。此外，F(xiàn)PCB激光微加工設備適用于多種材料，包括標準FR4、高頻陶瓷復合材料和柔性PCB材料。其高能光子特性使其能處理多種材料，包括樹脂、銅和玻璃。

激光微加工設備在PCB芯片生產中具有廣泛的應用前景。其高精度、快速加工、非接觸加工、減少熱影響以及適用于多種材料等優勢，使其成為PCB制造領域的理想選擇。隨著技術的不斷進步和成本的降低， 激光微加工設備將在PCB芯片生產中發揮更加重要的作用。
